Urutan Warna Kabel LAN yang Benar Jenis Straight & Cross

Urutan warna kabel LAN penting untuk diketahui agar komputer bisa terhubung ke router dan internet dengan benar. Namun, warna kabel LAN memiliki warna yang berbeda-beda. Saat mengurutkan warna kabel tidak boleh sembarangan karena komputer Anda tidak bisa terhubung ke internet. Untuk itu, ada beberapa hal yang perlu Anda perhatikan saat memasang kabel LAN.

Untuk Anda yang sedang mempelajari jaringan, salah satu kabel yang sering digunakan dalam jaringan adalah model UTP (Unshielded Twisted Pair). Kabel UTP merupakan kabel yang digunakan untuk menghubungkan berbagai perangkat keras jaringan ke komputer.

Kabel UTP juga biasa digunakan untuk membangun jaringan LAN. Kabel UTP lebih disukai karena harganya murah dan bisa mentransfer data hingga 100 Mbps. Nah, jika Anda pernah membuka kabel UTP akan ada 8 buah kabel dengan warna berbeda-beda. Setiap urutan warna kabel LAN tersebut punya fungsinya masing-masing.

Urutan Warna Kabel LAN

Kabel LAN memiliki 8 warna kabel yang berbeda. Urutan warna kabel LAN memiliki urutan warna kabel yang berbeda tergantung jenisnya, Straight atau Cross. Berikut ini urutan warna kabel LAN sesuai jenis kabelnya.

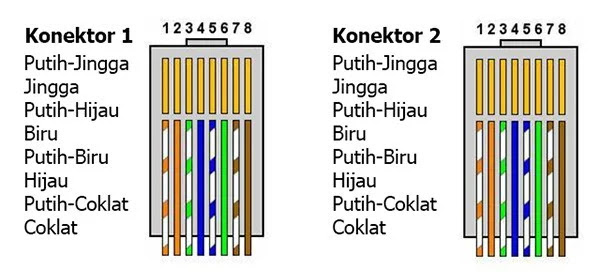

Urutan Warna Kabel LAN Jenis Straight

• Putih – Orange
• Orange
• Putih – Hijau
• Biru
• Putih – Biru
• Hijau
• Putih – Cokelat
• Cokelat.

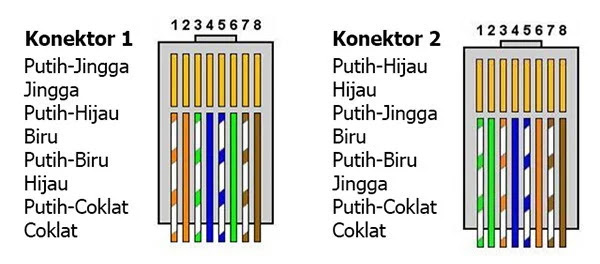

Urutan Warna Kabel LAN Jenis Cross Ujung 1

• Putih – Orange
• Orange
• Putih – Hijau
• Biru
• Putih – Biru
• Hijau
• Putih – Cokelat
• Cokelat.

Urutan Warna Kabel LAN Jenis Cross Ujung 2

• Putih – Hijau
• Hijau
• Putih – Orange
• Biru
• Putih – Biru
• Orange
• Putih – Cokelat
• Cokelat.

Fungsi Kabel LAN Sesuai Warnanya

Setiap warna kabel LAN punya fungsinya masing-masing. Oleh karena itu, Anda tidak bisa sembarangan pasang kabel LAN atau mengurutkannya. Berikut ini fungsi kabel LAN tergantung warnanya:

• Orange. Berfungsi sebagai media pengirim paket data
• Putih – Orange. Berfungsi sebagai media pengirim paket data
• Hijau. Berfungsi sebagai media pengirim paket data
• Putih – Hijau. Berfungsi sebagai media pengirim paket data
• Biru. Berfungsi sebagai media pengirim paket suara
• Putih – Biru. Berfungsi sebagai media pengirim paket suara
• Cokelat. Berfungsi mengirim tegangan DC
• Putih – Cokelat. Berfungsi pengirim tegangan DC.

Kenapa Memasang Kabel LAN Harus Urut ?

Kabel LAN terdiri dari berbagai warna. Jenis dan urutan warna kabel LAN yang berbeda akan menghasilkan fungsi yang berbeda. Setiap jenis kabel LAN punya urutan warna kabel yang berbeda. Jika tidak dipasang secara urut akan membuat kabel LAN tidak berfungsi.

Saat memasang kabel LAN, jenis Straight atau Cross urutan warnanya bisa lebih fleksibel. Di atas adalah urutan warna kabel LAN yang standar saja. Sebenarnya Anda bisa memasang kabel LAN tidak sesuai urutan di atas, namun ada syaratnya, yaitu:

• Untuk kabel jenis Straight, urutan warna pada setiap ujungnya harus sama
• Untuk kabel jenis Cross, urutan warna yang pertama ditukar dengan kabel warna ketiga. Lalu urutan warna yang kedua ditukar dengan kabel warna urutan keenam.

Apa itu Kabel Straight ?

Kabel Straight adalah jenis kabel LAN yang cara pemasangannya sama antara ujung yang satu dengan ujung yang lainnya. Fungsi kabel Straight adalah untuk instalasi perangkat yang berbeda. Kabel jenis ini paling banyak dipakai karena banyak fungsinya.

Fungsi Kabel Jenis Straight

• Menghubungkan komputer ke switch jaringan
• Menghubungkan komputer ke hub jaringan
• Menghubungkan komputer ke router jaringan
• Menghubungkan komputer dengan jaringan LAN
• Menghubungkan Switch ke hub jaringan
• Menghubungkan Switch ke router jaringan.

Apa itu Kabel Cross ?

Kabel Cross adalah jenis kabel yang susunan warnanya berbeda di setiap ujungnya. Fungsi kabel Cross digunakan untuk menghubungkan perangkat yang sama. Kabel jenis Cross adalah kebalikan dari kabel jenis Straight. Kabel Cross jarang digunakan dibanding Straight.

Fungsi Kabel Jenis Cross

• Menghubungkan komputer dengan komputer lain
• Menghubungkan switch dengan switch
• Menghubungkan hub dengan hub
• Menghubungkan router dengan router.

Perbedaan Kabel Straight dan Cross

Pada dasarnya sangat mudah untuk membedakan kabel Straight atau Cross. Kita bisa membedakan kedua jenis kabel ini dari urutan warnanya. Untuk kabel jenis Cross ada beberapa urutan warna kabel Straight yang dibalik. Perbedaan lainnya kabel Cross digunakan untuk menghubungkan perangkat yang sama. Sedangkan kabel Straight bisa untuk menghubungkan perangkat yang berbeda.

Berdasarkan fungsinya, jenis kabel LAN Straight dan Cross memiliki bisa dibedakan dari hal berikut ini:

• Kabel Jenis Straight. Berfungsi menghubungkan perangkat yang berbeda. Contohnya menghubungkan komputer ke switch atau komputer ke hub
• Kabel Jenis Cross. Berfungsi menghubungkan perangkat yang sama. Contohnya menghubungkan komputer ke komputer atau router ke router.


Kabel Roll-Over

Sementara, kabel roll-over digunakan untuk menghubungkan jaringan dengan perangkat eksternal.

Misalnya, jika ingin menghubungkan switch dengan proyektor atau printer, kamu harus menggunakan kabel roll-over.

Berikut adalah urutan kedua konektor pada kabel LAN roll-over:

Kelebihan Menggunakan Kabel LAN

LAN memiliki banyak kelebihan. Kelebihan kabel LAN dibanding Wireless membuat Anda bisa bekerja lebih lancar. Berikut ini beberapa kelebihan kabel LAN dibanding Wireless.

• Kecepatan Lebih Tinggi. Kecepatan kabel LAN lebih tinggi dibanding koneksi wireless. Dengan kabel LAN, Anda bisa mendapatkan koneksi kecepatan tinggi mulai dari 10 Gbps hingga 100 Gbps.
• Keamanan Lebih Baik. Wireless atau WiFi lebih rentan terhadap serangan siber. Akan tetapi, kabel LAN atau koneksi ethernet menjanjikan keamanan lebih tinggi. Sebagai admin, Anda memiliki kendali penuh pada siapa saja yang berhak mengakses jaringan ethernet.
• Lebih Stabil. Koneksi Ethernet melalui LAN memiliki kestabilan lebih baik. Tidak ada interupsi gelombang radio dari perangkat lain.
• Lebih Efisien. Koneksi Ethernet misalnya Cat 6 mengkonsumsi listrik lebih lebih rendah, bahkan lebih hemat listrik dibanding Wireless.

Itulah urutan warna kabel LAN dan fungsi setiap warna kabel. Jenis Straight lebih banyak digunakan karena bisa menghubungkan satu perangkat dengan perangkat lainnya. Memasang kabel LAN tidak boleh sembarangan supaya Anda bisa terhubung ke internet.
